Când vine vorba de utilizarea extrudărilor de cupru, există numeroase considerente de proiectare care trebuie luate în considerare pentru a asigura performanța optimă, funcționalitatea și eficiența costurilor. În calitate de furnizor de extrudare de cupru, am fost martor direct la importanța acestor factori în diverse industrii. În acest blog, voi aprofunda aspectele cheie de design care ar trebui să fie luate în considerare atunci când lucrați cu extrudari de cupru.
Proprietățile materialelor
Cuprul este renumit pentru conductivitate electrică și termică excelentă, ductilitate ridicată și rezistență la coroziune. Atunci când proiectați cu extrudări de cupru, înțelegerea acestor proprietăți este fundamentală.
-
Conductivitate electrică: Pentru aplicațiile din industria electrică și electronică, conductivitatea electrică ridicată a cuprului este un avantaj major. Permite transmiterea eficientă a energiei electrice, reducând pierderile de energie. De exemplu, în sistemele de distribuție a energiei electrice, extrudarile de cupru sunt folosite pentru a crea bare colectoare. Proiectarea ar trebui să asigure că aria secțiunii transversale a extrudarii este suficientă pentru a face față curentului electric așteptat fără supraîncălzire.
-
Conductivitate termică: În aplicațiile de transfer de căldură, cum ar fi radiatoarele din dispozitivele electronice sau sistemele de răcire din echipamentele industriale, conductivitatea termică ridicată a cuprului permite disiparea rapidă a căldurii. Designerii trebuie să ia în considerare forma și suprafața extrudarii de cupru pentru a maximiza transferul de căldură. Aripioare sau alte îmbunătățiri ale suprafeței pot fi încorporate în design pentru a crește suprafața disponibilă pentru schimbul de căldură.
-
Ductilitate: Ductilitatea cuprului îi permite să fie ușor format în diferite forme în timpul procesului de extrudare. Această proprietate este benefică pentru crearea de geometrii complexe. Cu toate acestea, proiectanții trebuie să fie conștienți și de limitele ductilității. Supra-deformarea extrudarii cuprului în timpul proceselor de fabricație ulterioare poate duce la fisurare sau alte defecte.
-
Rezistenta la coroziune: Cuprul are o rezistență naturală bună la coroziune, ceea ce îl face potrivit pentru aplicații în aer liber și în mediu dure. Cu toate acestea, în unele cazuri, pot fi necesare tratamente suplimentare de suprafață pentru a spori și mai mult rezistența la coroziune. Proiectarea trebuie să ia în considerare tipul de mediu la care va fi expusă extrudarea și dacă sunt necesare acoperiri sau finisaje de protecție.
Proiectare în secțiune transversală
Forma secțiunii transversale a unui extrudare de cupru este un aspect critic de proiectare, deoarece are un impact direct asupra funcționalității și performanței produsului final.
-
Forme simple: Formele simple în secțiune transversală, cum ar fi dreptunghiuri, cercuri și pătrate, sunt utilizate în mod obișnuit datorită ușurinței lor de fabricare și a rentabilității. Aceste forme sunt potrivite pentru aplicații în care rezistența și funcționalitatea de bază sunt cerințele principale. De exemplu, extrudarile dreptunghiulare de cupru sunt adesea folosite în aplicații structurale sau ca conductori în sistemele electrice.
-

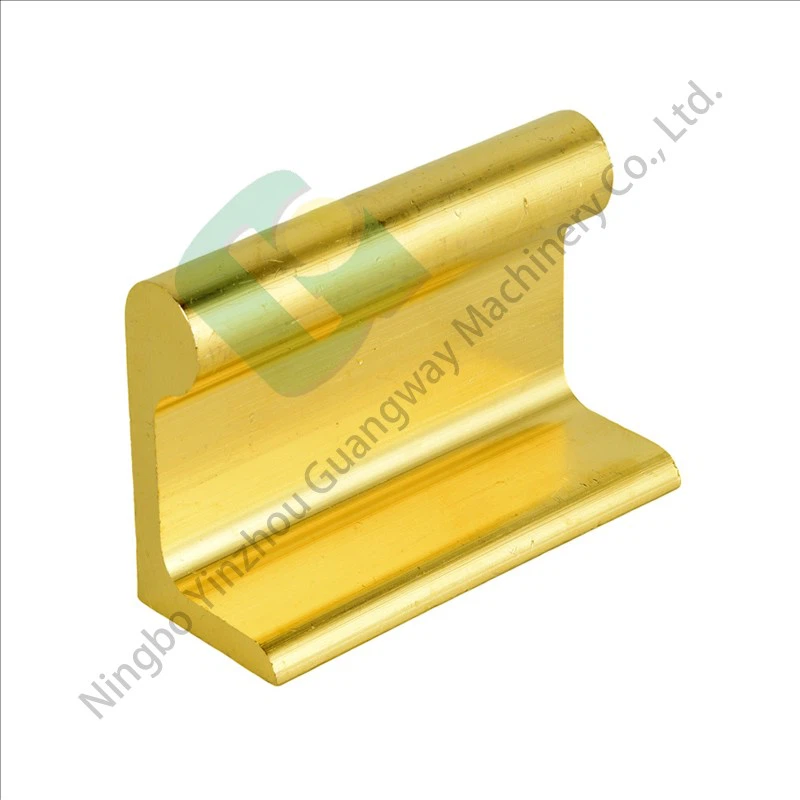

Forme complexe: Extrudările de cupru cu formă specială pot fi proiectate pentru a îndeplini cerințele specifice ale aplicației. De exemplu,Extrudari de cupru cu formă specială pentru hardware de arhitecturăpoate avea profile unice care sunt plăcute din punct de vedere estetic și oferă, de asemenea, funcționalitate îmbunătățită, cum ar fi o aderență îmbunătățită sau o mai bună integrare cu alte componente ale clădirii. În industria echipamentelor medicale,Profile speciale de cupru pentru echipamente medicalepoate fi personalizat pentru a se potrivi nevoilor precise ale dispozitivelor medicale, cum ar fi asigurarea unei conexiuni sigure sau facilitarea fluxului de fluide. De care beneficiază și noul sector energeticExtrudari de cupru cu formă specială pentru energie nouă, care poate fi proiectat pentru a optimiza performanța bateriilor, panourilor solare și a altor sisteme de energie regenerabilă.
-
Grosimea peretelui: Grosimea peretelui extrudarii de cupru îi afectează rezistența, greutatea și costul. Un perete mai gros oferă o rezistență mai mare, dar crește și greutatea și costul materialului. Designerii trebuie să echilibreze acești factori pe baza cerințelor specifice ale aplicației. În aplicațiile în care greutatea este un factor critic, cum ar fi industria aerospațială sau auto, pot fi preferate extrudările de cupru cu pereți mai subțiri, cu condiția ca acestea să poată îndeplini în continuare cerințele de rezistență și performanță.
Toleranțe
Toleranțele se referă la variația admisă a dimensiunilor unei extrudari de cupru. Menținerea toleranțelor strânse este esențială pentru a asigura potrivirea și funcționalitatea corespunzătoare în ansamblul final.
- Toleranțe de fabricație: În timpul procesului de extrudare, există limitări inerente în realizarea unor dimensiuni extrem de precise. Proiectarea trebuie să specifice toleranțe realiste bazate pe capacitățile echipamentului de extrudare și a procesului de fabricație. Toleranțe mai stricte necesită, în general, procese de fabricație mai precise și pot crește costul de producție.
- Toleranțe de asamblare: Când extrudarea cuprului face parte dintr-un ansamblu mai mare, proiectanții trebuie să ia în considerare toleranțele de asamblare. Extrudarea ar trebui să fie proiectată pentru a se potrivi cu exactitate cu alte componente, ținând cont de eventualele variații ale dimensiunilor acelor componente. Acest lucru poate implica permiterea unui anumit spațiu liber sau utilizarea unor caracteristici precum știfturi sau fante de aliniere pentru a asigura o aliniere adecvată în timpul asamblarii.
Finisaj de suprafață
Finisajul suprafeței unei extrudari de cupru poate avea un impact semnificativ asupra aspectului, funcționalității și durabilității sale.
- Finisaj estetic: Pentru aplicațiile în care aspectul este important, cum ar fi utilizări arhitecturale sau decorative, un finisaj neted și lustruit poate spori atractivitatea vizuală a extrudarii de cupru. Diferite tehnici de finisare, cum ar fi lustruirea, perierea sau placarea, pot fi utilizate pentru a obține efectul estetic dorit.
- Finisaj funcțional: În unele aplicații, finisarea suprafeței poate fi legată de funcționalitate. De exemplu, un finisaj dur al suprafeței poate fi benefic pentru îmbunătățirea aderenței în procesele de lipire sau acoperire. Pe de altă parte, un finisaj neted al suprafeței poate fi necesar pentru aplicațiile în care este necesară frecare scăzută, cum ar fi componentele glisante.
- Protecția suprafeței: După cum sa menționat mai devreme, tratamentele de suprafață pot fi utilizate și pentru a îmbunătăți rezistența la coroziune a extrudarii cuprului. Anodizarea, vopsirea sau aplicarea unui strat de protecție pot oferi un strat suplimentar de protecție împotriva factorilor de mediu. Proiectul trebuie să specifice finisarea adecvată a suprafeței pe baza utilizării preconizate a extrudării.
Îmbinare și Asamblare
Designerii trebuie să ia în considerare modul în care extrudarea cuprului va fi îmbinată cu alte componente sau asamblată într-un sistem mai mare.
- Sudare: Sudarea este o metodă comună de îmbinare a extrudărilor de cupru. Cu toate acestea, proiectarea ar trebui să țină cont de sudabilitatea aliajului de cupru și de efectele potențiale ale sudării asupra proprietăților extrudării. Pot fi necesare tratamente pre- și post-sudare pentru a asigura integritatea îmbinării sudate.
- Elemente de fixare mecanice: Elementele de fixare mecanice, cum ar fi șuruburi, șuruburi și nituri, pot fi, de asemenea, utilizate pentru a îmbina elementele extrudate de cupru. Proiectarea trebuie să prevadă găuri sau caracteristici adecvate pentru elementele de fixare și să asigure că extrudarea are o rezistență suficientă pentru a rezista forțelor exercitate de elementele de fixare.
- Lipirea adeziva: Lipirea cu adeziv poate fi o opțiune potrivită pentru îmbinarea extrudărilor de cupru, mai ales atunci când este necesară o îmbinare fără sudură sau plăcută din punct de vedere estetic. Proiectarea trebuie să ia în considerare cerințele de pregătire a suprafeței pentru lipirea adezivului și compatibilitatea adezivului cu aliajul de cupru.
Considerații de cost
Costul este întotdeauna un factor important în procesul de proiectare. Designerii trebuie să echilibreze cerințele de performanță și funcționalitate cu costul extrudarii cuprului.
- Costul materialului: Prețul cuprului poate fluctua, astfel încât proiectanții ar trebui să ia în considerare prețul actual de piață și cantitatea de cupru necesară pentru extrudare. Folosirea mai puțin de cupru prin optimizarea designului în secțiune transversală și a grosimii peretelui poate ajuta la reducerea costurilor materialelor.
- Costul de fabricație: Complexitatea procesului de extrudare, inclusiv forma secțiunii transversale, toleranțele și finisarea suprafeței, poate afecta costul de producție. Formele simple și toleranțe mai slabe duc în general la costuri de producție mai mici. Designerii ar trebui să ia în considerare, de asemenea, costul oricăror procese secundare de fabricație, cum ar fi prelucrarea sau tratamentele de suprafață.
- Costul de asamblare: Designul trebuie optimizat pentru a minimiza timpul și costurile de asamblare. Utilizarea metodelor de îmbinare ușor de asamblat și reducerea numărului de componente poate ajuta la reducerea costurilor de asamblare.
Concluzie
În concluzie, proiectarea cu extrudare de cupru necesită o luare în considerare atentă a diferiților factori, inclusiv proprietățile materialului, designul în secțiune transversală, toleranțele, finisarea suprafeței, îmbinarea și asamblarea și costul. Luând în considerare aceste considerente de proiectare, designerii pot crea produse de extrudare de cupru de înaltă calitate care îndeplinesc cerințele specifice aplicațiilor lor.
În calitate de furnizor de extrudare de cupru, avem expertiza și capacitățile necesare pentru a lucra cu dvs. la proiectele dvs. de proiectare. Indiferent dacă aveți nevoie de extrudari de cupru standard sau speciale, vă putem oferi soluții personalizate pentru a satisface nevoile dumneavoastră. Dacă sunteți interesat să achiziționați extrudari de cupru sau aveți întrebări despre procesul de proiectare, vă rugăm să nu ezitați să ne contactați pentru o consultație. Așteptăm cu nerăbdare să lucrăm cu tine pentru a-ți aduce ideile la viață.
Referințe
- Manual ASM, Volumul 2: Proprietăți și selecție: Aliaje neferoase și materiale cu destinație specială.
- Manual de tehnologie de extrudare de PF Bruins.
- Copper Development Association Publicații tehnice.
