Hei acolo! În calitate de furnizor de piese de turnare din aliaj de zinc, am fost adesea întrebat despre gama de toleranță pentru aceste produse. Așadar, m -am gândit că voi scrie o postare pe blog pentru a arunca o lumină asupra acestui subiect.
În primul rând, să înțelegem ce înseamnă toleranța în contextul pieselor de turnare a aliajului de zinc. Toleranța este cantitatea acceptabilă de variație într -o dimensiune sau o proprietate a unei părți. Cu alte cuvinte, este intervalul în care o parte se poate abate de la valoarea sa ideală sau specificată și este considerată încă acceptabilă pentru utilizarea prevăzută.
Acum, intervalul de toleranță pentru piesele turnate din aliaj de zinc poate varia în funcție de mai mulți factori. Unul dintre cei mai importanți factori este complexitatea proiectării pieselor. Părțile cu geometrii simple și mai puține caracteristici au, în general, intervale de toleranță mai largi în comparație cu cele cu forme complexe, pereți subțiri sau detalii complexe. De exemplu, un bloc dreptunghiular de bază format din turnarea din aliaj de zinc ar putea avea o toleranță relativ mare pentru lungimea, lățimea și înălțimea sa. Pe de altă parte, o parte cu găuri mici, fire fine sau proiecții delicate va necesita toleranțe mult mai strânse pentru a asigura o funcționalitate adecvată.
Procesul de turnare în sine joacă, de asemenea, un rol semnificativ în determinarea intervalului de toleranță. Turnarea la matrițe este un proces de înaltă presiune în care aliajul de zinc topit este injectat într -o cavitate de matriță. În timpul acestui proces, factori precum uzura matriței, expansiunea termică și contracția și fluxul metalului topit pot afecta dimensiunile finale ale piesei. Pe măsură ce matrița este folosită de -a lungul timpului, se poate uza, ceea ce poate duce la modificări ușoare ale dimensiunilor părții. Extinderea termică și contracția apar pe măsură ce metalul topit se răcește și se solidifică și, dacă nu este contabilizat în mod corespunzător, pot duce la variații dimensionale.
Tipul de aliaj de zinc utilizat este un alt factor. Diferite aliaje de zinc au proprietăți fizice și mecanice diferite, care pot influența intervalul de toleranță. Unele aliaje pot avea o fluiditate mai bună, ceea ce permite umplerea mai exactă a cavității matriței și toleranțe potențial mai strânse. Alții pot avea rate de contracție mai mari în timpul solidificării, ceea ce poate face mai dificilă obținerea toleranțelor strânse.
În general, pentru turnările standard de aliaj de zinc, toleranța dimensională liniară poate varia de la ± 0,002 inci pe inch de dimensiune (± 0,05 mm la 25 mm) pentru părți relativ mari, cu geometrii simple până la ± 0,0005 inci pe inch de dimensiuni mari (± 0,0125 mm pe 25 mm) pentru piese mici de înaltă. De exemplu, dacă aveți o parte care are o lungime de 5 centimetri, o toleranță standard ar putea fi de ± 0,01 inci (± 0,25 mm), dar pentru o aplicație foarte precisă, ar putea fi până la ± 0,0025 inci (± 0,0625 mm).
Când vine vorba de planeitate și toleranțe de dreptate, acestea pot varia și ele. Toleranța la planeitate este abaterea admisibilă de la o suprafață perfect plană. Pentru o matriță mare din aliaj cu zinc plat - o parte turnată, o toleranță de planeitate de ± 0,005 inci (± 0,125 mm) pe o lungime de 12 - 300 - mm) ar putea fi acceptabilă, în timp ce pentru o componentă mai precisă, ar putea fi mult mai strânsă, cum ar fi ± 0,001 inci (± 0,025 mm). Toleranța de drept, care se referă la abaterea de la o linie perfect dreaptă, urmează un model similar.
Finisarea suprafeței este, de asemenea, legată de conceptul de toleranță. Un finisaj bun de suprafață nu numai că oferă părții un aspect plăcut din punct de vedere estetic, dar poate afecta și funcționalitatea acesteia. Toleranțele de finisare a suprafeței sunt de obicei specificate în ceea ce privește media de rugozitate (RA). Pentru majoritatea pieselor de turnare din aliaj de zinc, este frecventă o valoare RA de 125 - 250 micro - 3,2 - 6,3 micrometre). Cu toate acestea, pentru aplicațiile în care este necesară o suprafață mai netedă, cum ar fi piese care trebuie să alunece sau să se împerecheze cu alte componente, s -ar putea specifica o valoare RA de până la 32 micro -inch (0,8 micrometre) sau chiar mai mic.
Să vorbim despre unele aplicații specifice și despre modul în care intervalul de toleranță variază pentru ele.
Componente aerospațiale
În industria aerospațială, precizia este de cea mai mare importanță. Castingurile din aliaj de zinc utilizate în componentele aerospațiale trebuie să îndeplinească cerințele de toleranță foarte stricte. Aceste părți sunt adesea utilizate în sisteme critice în care chiar și cea mai mică variație dimensională poate avea consecințe grave. De exemplu, componentele utilizate în sistemele de control al aeronavelor sau avionice trebuie să aibă toleranțe extrem de strânse pentru a asigura funcționarea corectă. Puteți afla mai multe despreAliajuri de zinc matrițe pentru componente aerospațiale.
Piese auto

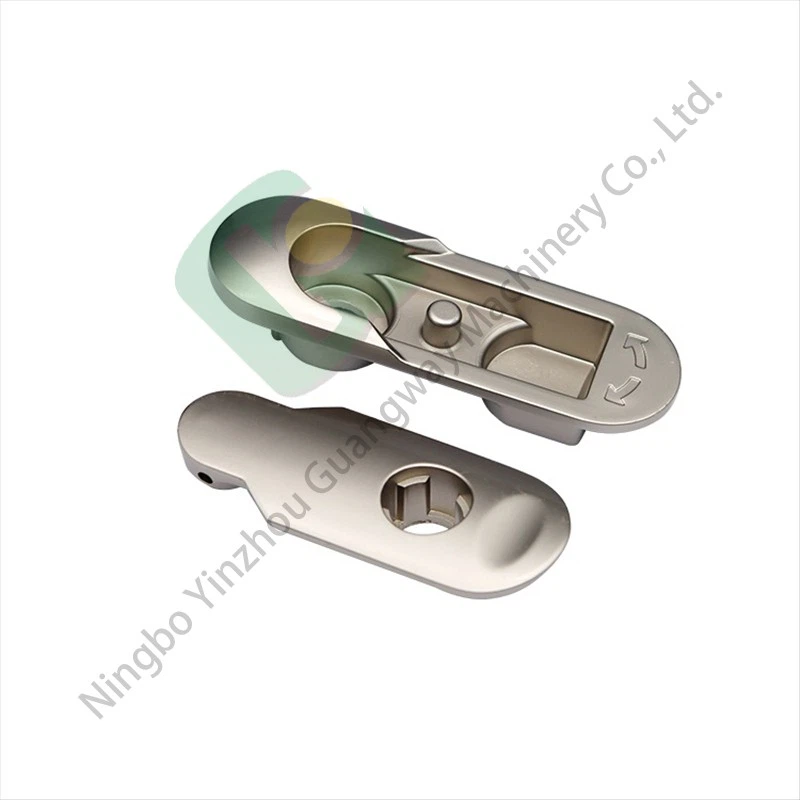

Aplicațiile auto necesită, de asemenea, o precizie ridicată, dar intervalul de toleranță poate fi puțin mai relaxat în comparație cu aerospațial. Cu toate acestea, piesele precum componentele motorului, piesele de transmisie și componentele de suspensie trebuie să aibă încă toleranțe relativ strânse. De exemplu, o matriță de aliaj de zinc - uneltele turnate într -o transmisie auto trebuie să aibă profiluri și dimensiuni precise pentru a asigura o funcționare lină și durabilitate pe termen lung. VerificăAliajuri de zinc matrițe pentru piese autoPentru mai multe detalii.
Aplicații industriale

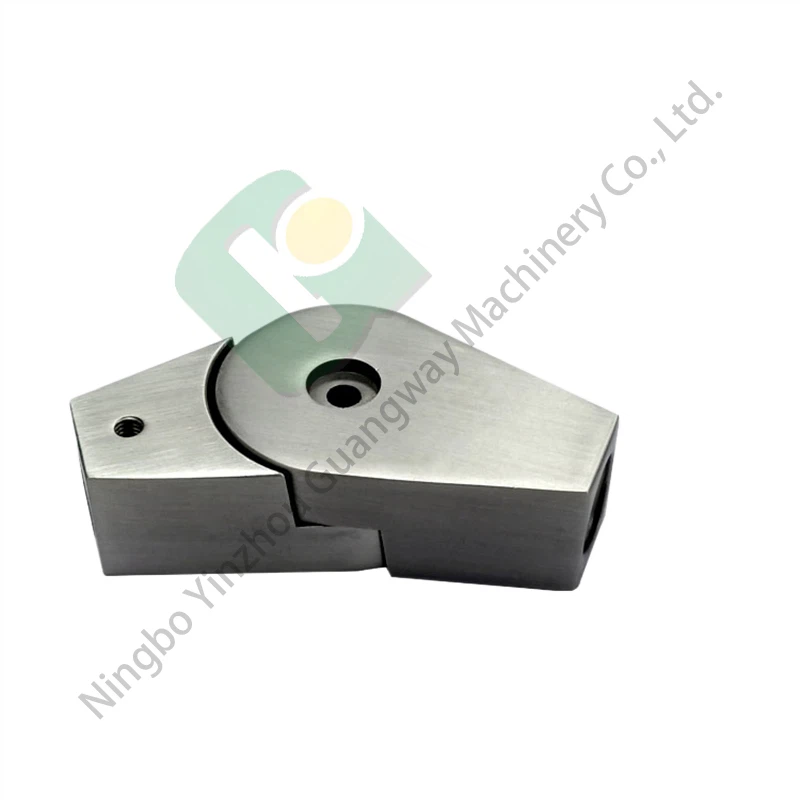

În cadrul setărilor industriale, cerințele de toleranță pentru piesele turnate din aliaj de zinc pot varia foarte mult în funcție de cererea specifică. Unele părți industriale pot necesita doar toleranțe generale, în timp ce altele, cum ar fi cele utilizate în sisteme de mașini de înaltă precizie sau automatizare, au nevoie de toleranțe mult mai strânse. Puteți găsi mai multe informații despreCastinguri de aliaj de zinc pentru aplicații industriale.
Deci, cum, ca furnizor de turnare a aliajului de zinc, să ne asigurăm că îndeplinim intervalele de toleranță necesare? Avem un sistem cuprinzător de control al calității. Aceasta include utilizarea echipamentelor avansate de măsurare, cum ar fi mașinile de măsurare a coordonatelor (CMM) pentru a măsura cu exactitate dimensiunile pieselor. Inginerii noștri cu experiență analizează, de asemenea, proiectarea matriței și procesul de turnare pentru a minimiza orice surse potențiale de variație dimensională. Lucrăm îndeaproape cu clienții noștri pentru a înțelege cerințele lor specifice și apoi optimizăm procesul de producție pentru a atinge nivelurile dorite de toleranță.
Dacă sunteți pe piață pentru piese de turnare a aliajului de zinc și aveți cerințe specifice de toleranță pentru proiectul dvs., nu ezitați să ne contactați. Suntem aici pentru a vă oferi produse de înaltă calitate, care îndeplinesc specificațiile dvs. exacte. Indiferent dacă aveți nevoie de piese pentru aplicații aerospațiale, auto sau industriale, avem expertiza și capacitățile de livrare.
În concluzie, intervalul de toleranță pentru piesele turnate din aliaj de zinc este un concept complex care depinde de mai mulți factori, cum ar fi proiectarea pieselor, procesul de turnare a matriței și tipul de aliaj utilizat. Înțelegând acești factori și lucrând cu un furnizor de încredere, vă puteți asigura că veți obține piesele potrivite pentru aplicația dvs.
Referințe
- „Manual de casting Die” de W. Schmidt
- Articole de jurnal „Fabricare de precizie și inginerie” despre toleranțele de turnare
